Яхты

По расположению и способу крепления киля яхты делятся на три группы: с одним килем, закрепленным в ДП; с двумя скуловыми килями; компромиссы, у которых нижняя часть киля подъемная.

Однокилевые яхты.

Эти яхты получили наибольшее распространение. К ним относятся все гоночные и крейсерско-гоночные суда.

Масса балластного киля однокилевой яхты составляет 25—45 % водоизмещения судна. При длинной килевой линии для обеспечения эффективного противодействия дрейфу площадь погруженной части ДП составляет 1/5 площади парусности, при плавниковом киле — 1/12.

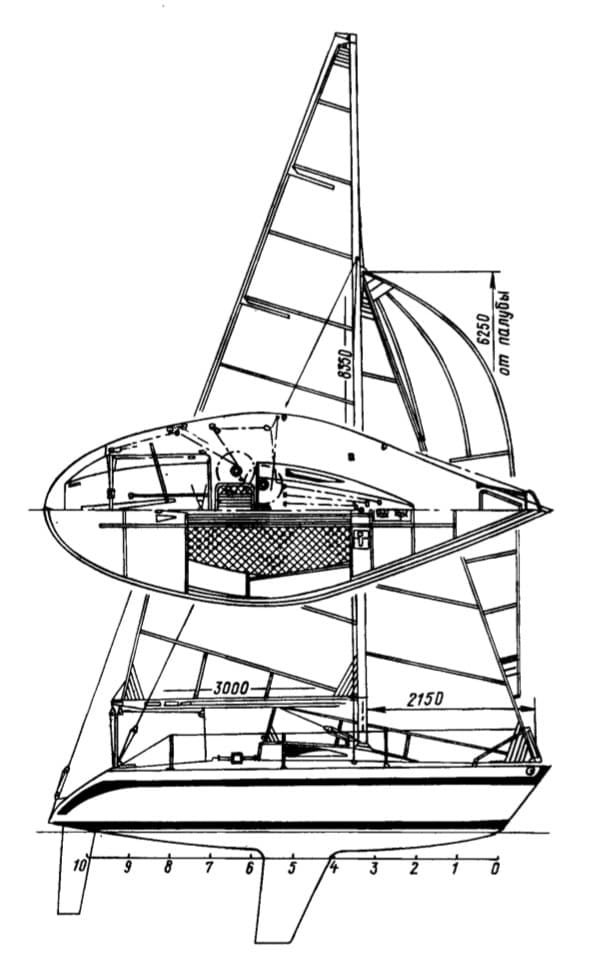

"Револьвер" — яхта, спроектированная И. Сиденко в рамках требований минитонного класса (табл. 2.2). Помимо гоночного балла (5,03 м), этими требованиями оговариваются: максимальная ширина — 2,5 м, минимальная масса с оборудованием и парусами, но без подвесного мотора, запасов и снабжения — 800 кг; масса балластного киля — в пределах 30—40 % водоизмещения; поправка на остойчивость ССЕ = 0,98; минимум комфорта — две постоянные койки длиной 1/9 м и шириной 0,55 м в голове и 0,35 м в ногах, высота от пайолов до бимсов 1,25 м при длине прохода 1,2 м и ширине 0,35 м, высота над диванами 0,9 м при длине сиденья 1,2 м и ширине 0,4 м, наличие камбуза — газовой плиты на карданном подвесе.

Корпус яхты формуется в матрице, сначала один борт, потом другой. Соединение по ДП усилено приформовкой полос стеклоткани. Секции бррта и палубы и соответственно бимсы и шпангоуты соединены на винтах. Плавник прикреплен к днищу на шпильках. Чтобы выдержать массу корпуса в пределах 300—320 кг, толщина стеклопластиковой обшивки принята минимальной для судов таких размерений — 4 мм для бортов, днища и палубы и 3—3,5 мм для рубки.

Парусное вооружение сконструировано на базе гоночной яхты "Солинг". Для рангоута применен цельнотянутый алюминиевый профиль. Обводы яхты выбраны из расчета на участие в гонках прежде всего при слабом и умеренном ветрах. Лучшие ходовые качества она имеет при скорости ветра 7 м/с, однако и в более свежий (14 м/с) ветер яхта достаточно конкурентоспособна. Лавировочный угол около 70°.

На ночлег в рубке могут разместиться 3 чел. (третья койка образуется путем закладывания прохода между диванами).

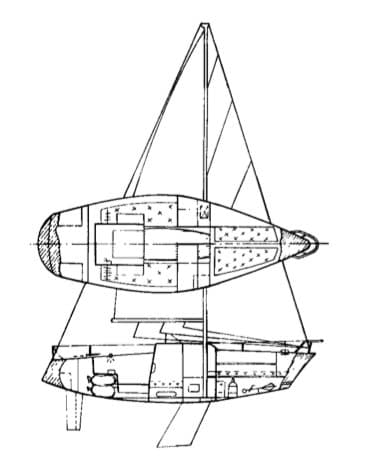

"Конрад-24" ("Дюфур-24") — яхты, строящиеся по лицензии французской фирмы "Дюфур" на верфи им. Конрада-Коженевского в ПНР. По размерениям яхта соответствует судам 1/4-тонного класса. Все в ее конструкции подчинено главной цели — успешному выступлению в морских гонках. Пластмассовый корпус предельно облегчен. Для обеспечения прочности и жесткости корпуса использованы детали внутреннего оборудования. — продольные стенки рундуков, выгородки шкафов и др. Общивка подкреплена стрингерами, отформованными из стеклопластика на пенопластовом заполнителе. Чугунный фалышкиль крепится к стальным флорам, заформованным в обшивку днища, Палуба выполнена трехслойной с заполнителем из гофрированного пластика.

Яхта не рассчитана на длительные крейсерские плавания, поэтому оборудования на ней немного. Рубка образована небольшой выпуклостью палубы, позволяющей получить предписываемую правилами высоту в каюте — 1,32 м. Вентиляционные устройства и иллюминаторы не предусмотрены. Имеются четыре койки и портативный камбуз. Достаточно большой объем имеет ахтерпик, в котором хранятся запасные паруса и шкиперское имущество.

Обводы корпуса с укороченным носовым свесом и сравнительно плоским в корме днищем обеспечивают яхте хорошие ходовые качества в широком диапазоне силы ветра, чему способствует и оснащение высокоэффективным набором передних парусов. Благодаря установке киля большого удлинения яхта идет чрезвычайно круто к ветру.

Рангоут изготовлен из алюминиевого профиля. Все фалы проведены внутри мачты. Стоячий такелаж выполнен из нержавеющей стали. Работу со шкотами облегчают двухскоростные лебедки. Предусмотрены также лебедки для фалов грота и стакселя, снастей бегучего такелажа спинакера.

В свежий ветер и на попутной волне яхта легко выходит на режим серфинга, развивая под спинакером скорость более 10 уз. Полную парусность яхта способна нести при ветре до 6 баллов.

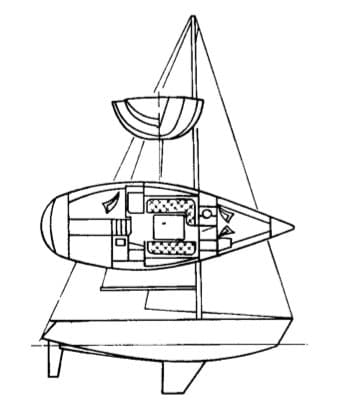

"Фест-30" — яхта-полутонник постройки французской верфи "Бенето". По ходовым качествам одно. из лучших в мире судов этого класса. Для обводов корпуса характерны плоское днище в корме, позволяющее выходить на режим серфинга при попутных ветрах, большое заострение ватерлиний в носу и предельно большая для яхт подобных размерений ширина. Профилированный плавниковый киль и балансирный руль позволяют вести яхту очень круто к ветру (до 25°).

Мачта по бортам раскреплена всего одной парой вант, крепление которых сдвинуто к ДИ - вант-путенсы прикреплены к комингсу рубки и далее к поперечной переборке. С некоторым ущербом для надежности такая проводка позволяет с помощью устройства для натяжения ахтерштага в широких пределах регулировать профиль грота и центровку яхты, а также нести генуэзский стаксель на самых крутых курсах.

В планировке "Фест-30" отражены современные требования к комфортабельности. яхт, рассчитанных на длительные плавания. Это прежде всего нашло отражение в оборудовании двух изолированных кают — носовой и кормовой, в каждой из которых имеется
по двуспальной койке. Просторная кают-компания в средней части корпуса используется в качестве обеденного салона и места кратковременного отдыха; при необходимости на ее диванах могут быть устроены еще два спальных места. В. пространстве между кают-компанией и носовой каютой размещен туалет с умывальником. В кормовой каюте по правому борту оборудован камбуз.

Корпус яхты отформован из стеклопластика, как и отдельные блоки его насыщения. Применение предварительно изготовленных деталей оборудования является шагом вперед в организации серийно-поточной постройки яхт.

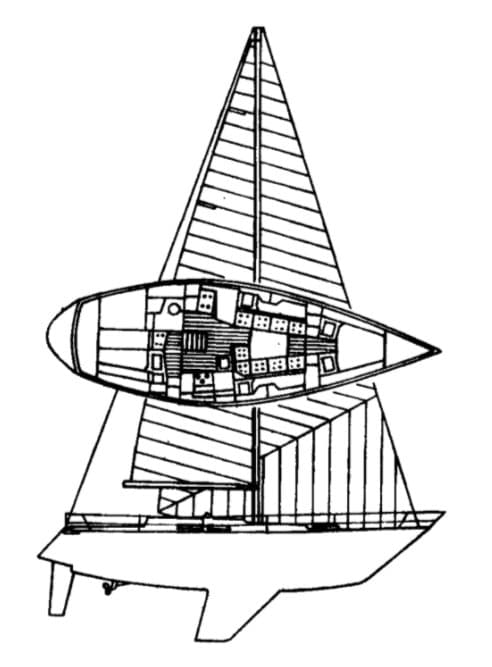

"Балтик-37" — яхта-однотонник постройки финляндской верфи "Балтик Етс". По ходовым качествам,мореходности и оборудованию пригодна как для гонок, так и для крейсерских походов с неограниченным районом плавания. Для обводов корпуса характерны глубокоопущенный острый форштевень, достаточно полные кормовые образования. Это обеспечивает судну хорошую устойчивость на курсе, мягкий без ударов ход на волне. Высокие с развалом борта позволяют держать палубу сухой при предельно допустимых углах крена. Увеличивающаяся при этом остойчивость формы в сочетании с большой массой балластного фальшкиля (45 % водоизмещения) дают возможность нести полную парусность в свежий ветер. При попутном ветре силой 5 баллов и более яхта выходит на режим серфинга, развивая скорость до 16 уэ. Наиболее высокие ходовые качества яхта проявляет, однако, в слабый ветер, когда волна плавно без эавихрений обтекает корпуса. Киль-плавник большого удлинения и высокоэффективное парусное вооружение с системой регулировки профиля грота и положения центрального паруса позволяют устойчиво держать курс под углом 25—30° к ветру.

Рангоут выполнен из легкого сплава. Для основных вант использованы цельнотянутые струны из нержавеющей стали. Все фалы проведены внутри мачты. Основная часть бегучего такелажа выведена через блоки в кокпит, перед которым на крыше рубки установлена система стопоров. Низкая, незначительно выступающая над палубой рубка не создает помех в работе с парусами. Благодаря большой высоте бортов высота каюты позволяет стоять во весь рост.

В корме оборудована комфортабельная изолированная каюта с двуспальной койкой, креслом и шкафом. В центральной каюте размещены стол и четыре спальных места — два на диванах и два подвесных. Еще два спальных места предусмотрены в форпиковой каюте. В районе миделя по правому борту оборудовано место штурмана, куда выведены показания всех приборов (лага, эхолота, указателей курса, силы и направления ветра и др.). По левому борту напротив штурманского стола раэмещен камбуз. В пространстве между центральной и носовой каютами по правому борту выгорожен туалет с умывальником и душем, в ДП над двигателем — место для штормовой одежды, по левому борту — шкаф для одежды и продуктовая кладовая.

Корпус яхты имеет сандвичевую конструкцию из стеклопластиковых оболочек с заполнителем из поперечных срезов бальсового дерева.

Яхты -компромиссы и яхты со скуловыми килями

Компромиссы, а также яхты со скуловыми килями представляют промежуточную группу между однокилевыми яхтами и швертботами и культивируются преимущественно в странах, расположенных у открытых морей и океанов. Переменные глубины в районах с приливно-отливными течениями, высокая бальность ветра
и волнения предопределяют необходимость иметь здесь суда с ограниченной осадкой и достаточно высокими мореходными качествами. Кроме того, двухскуловые яхты
можно поставить на грунт при отливах для проведения мелкого ремонта, очистки корпуса и т. п. Суда названных типов находят также применение в мелководных районах, когда требуется обеспечить более высокую, чем у швертботов, остойчивость.

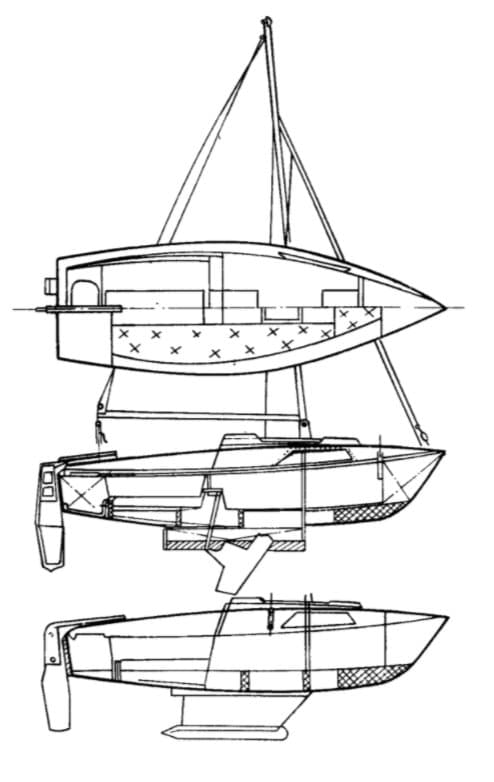

"Ассоль" — яхта-компромисс, предназначенная для туристических плаваний и прогулок. Серийно строится по проекту ЦКБ "Нептун". Судно имеет круглоскулые обводы, удлиненную надстройку - бак, самоотливной кокпит. Яхту собирают из отдельно сформованных секций корпуса (толщина — обшивки 4,5 мм) и палубы с рубкой (толщина обшивки 3,2 мм).

На бортах для повышения жесткости обшивки сделаны зиги. Сквозь стальной фальшкиль массой 150 кг проходит сектор металлического шверта. Руль с подъемным пером подвешен на транце. Для установки подвесного мотора на транце предусмотрен кронштейн, позволяющий поднимать мотор над водой при ходе под парусами. — Водонепроницаемыми переборками выделены ахтерпик и форпик, используемые первый для хранения подвесного мотора, второй — имущества. Каюта отделена от кокпита переборкой. Поверх флоров укладывают щиты с матами, служащие спальными местами для 2 чел. Пиллерс, поддерживающии крышу рубки в месте установки мачты, служит одновременно опорой для откидного стола. Под сиденьями в кокпите устроены рундуки.

Яхта вооружена бермудским шлюпом с небольшим стакселем и гротом, оборудованным патент-рифом. Мачта из легкого сплава установлена шарнирно в степсе на крыше рубки.

Непотопляемость яхты кроме двух герметичных отсеков обеспечивается за счет пенопласта, который заполняет носовую часть корпуса ниже ватерлинии, а также применен в качестве заполнителя элементов набора и палубы. Яхта остаётся на плаву и на ровном киле, сохраняя остойчивость, при полном затоплении каюты. Допускается плавание при ветре до 4—5 баллов. Скорость с 12-сильным подвесным мотором 12 км/ч.

Более высокие ходовые качества и остойчивость имеет килевой вариант "Ассоли".

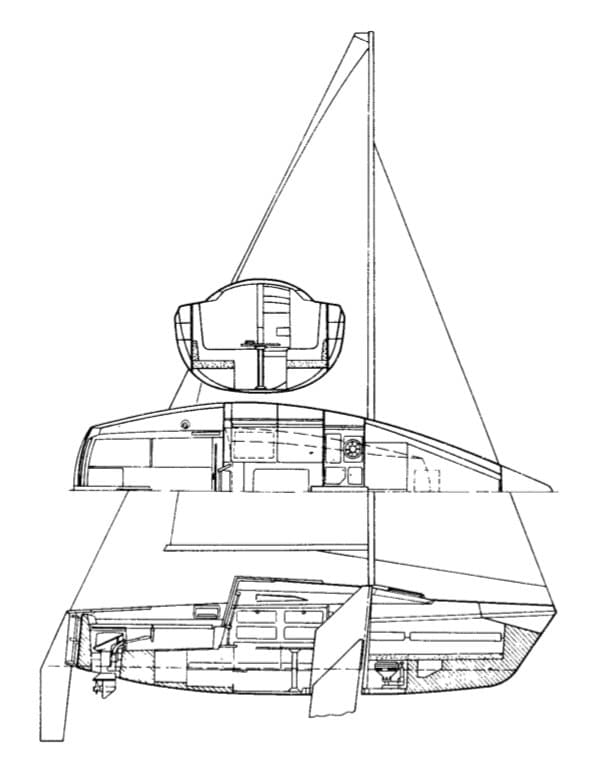

"Этап-23" — яхта бельгийской постройки. Имеет стеклопластиковый корпус, обводы, рассчитанные на достижение режима серфинга при попутных ветрах, — широкую плоскую корму и транец, опущенный ниже ватерлинии. В то же время благодаря значительной ширине и применению балластного подъемного бульбкиля, масса которого составляет около 25 % водоизмещения, ее остойчивость позволяет с основными парусами в галфвинд выдерживать ветер до 6 баллов.

Яхта предназначена для не слишком продолжительных плаваний в прибрежных районах морей. Планировка — типичная для судов подобных размерений: спальные места — два в носовой каюте и два в кают-компании — имеют нормальную длину за счет частичного использования пространства под банками кокпита. Предусмотрены просторный камбуз, отделенный от основного помещения стенкой колодца выдвижного киля, прокачной гальюн. Вместе с тем яхта не располагает достаточными объемами для хранения запасов ‘воды и продуктов для многодневного плавания. Значительные пространства в носу и в корме заполнены пенопластом, обеспечивающим судну непотопляемость.

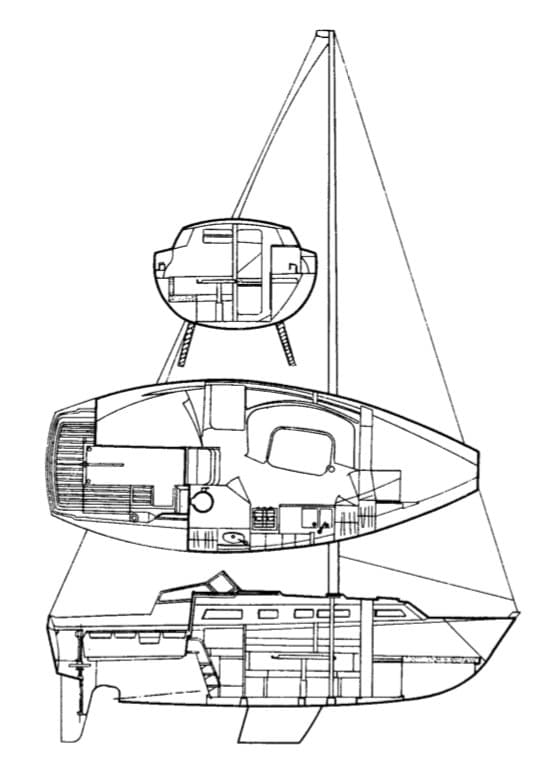

"Идиллия-83" — двухкилевая яхта, построенная на французской верфи "Бенето", представляет собой типичное судно для отдыха, не слишком быстроходное, но надежное и комфортабельное. Обводы корпуса умерённой ширины с вертикальными бортами близки к классическим. Лучшие ходовые качества яхта имеет при ходе с креном, когда один из скуловых килей принимает положение, близкое к вертикальному. При посадке на ровный киль в слабый ветер из-за увеличенной смоченной поверхности "Идиллия-83" заметно уступает в скорости сопоставимым килевым яхтами швертботам.

Большой протяженности и выботы рубка предоставляет хорошие возможности для удобной планировки. Спальные места в форпике, каюте и „гробу” рассчитаны на 5 чел. Просторная каюта с камбузом по правому борту оборудована газовой плитой, мойкой, холодильным шкафом и столиком с диваном — по левому. Кормовая часть рубки по правому борту занята туалетом с умывальником и платяным шкафом. 25-сильный дизель компенсирует слабый ход яхты в штилевую погоду и дает основание отнести ее к парусно-моторным судам.

Источник: Справочник по малотоннажному судостроению. / [ Составил Б.Г.Мордвинов].-С74 Л.:Судостроение, 1987 год.
