Чертежи лодки из фанеры S-230

Проект Войтека Каспшака (Wojtek Kasprzak)

S-230 «Perkoz» предназначена для обучения детей парусному спорту, а также для отдыха. Это яхта, которую может построить каждый, пользуясь точной, пошаговой инструкцией по сборке. Сборка по технологии «сшей-и-склей» (stitch-and-glue) позволяет строить её людям, которые никогда раньше не строили ни одной яхты. Прецизионно вырезанные на плоттере с ЧПУ элементы исключают ошибки и неточности. Можно также самостоятельно разметить и вырезать все детали, используя приведённые в документации развёртки элементов лодки.

Яхта строится с использованием минимального набора инструментов, которые есть практически в каждом доме. Технология «сшей-и-склей» — это простейший метод постройки малых деревянных яхт из водостойкой фанеры. Она обеспечивает быстроту постройки и не требует квалификации судостроителя. Всего за пару вечеров её можно построить на балконе, в подвале или даже в квартире.

Готовая лодка будет весить около 30-40 кг, что позволяет перевозить её на багажнике на крыше любого автомобиля на любой водоём. Блоки плавучести обеспечивают непотопляемость вместе с экипажем даже при полном затоплении корпуса водой.

Корпус можно покрыть слоями эпоксидного ламината (стеклоткани). Это обеспечит ему долговечность, полную герметичность и лёгкость обслуживания. Яхта, построенная этим методом, сочетает в себе преимущества деревянной яхты и яхты из ламината. Мы получаем яхту, которая внутри деревянная, а снаружи — ламинированная, что гарантирует полную герметичность, простоту ухода и обслуживания, а благодаря использованию эпоксидных смол — долговечность.

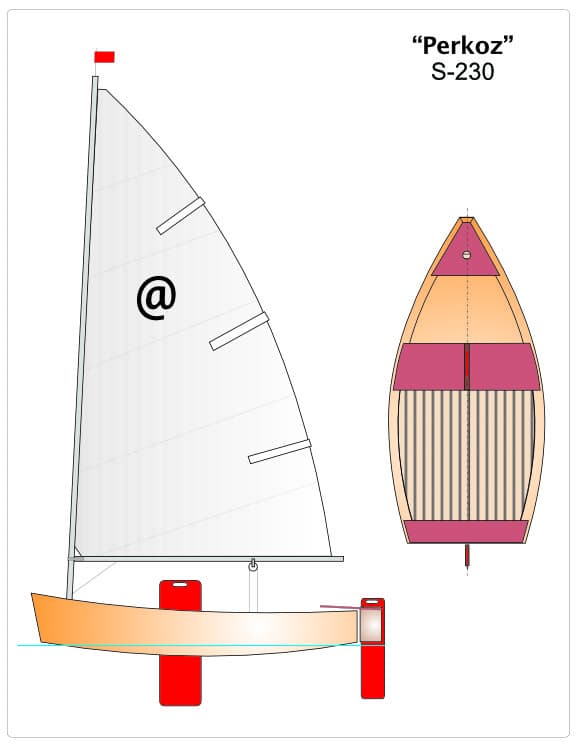

«Perkoz» имеет кэтовое парусное вооружение с различными парусами. Это может быть треугольный парус — маркони, парус типа «крабовые клешни», а также парус, происходящий от лодки класса «Оптимист», вместе со всей оснасткой, без каких-либо изменений. Поскольку был запрос на лодку для двух детей (брата и сестры), я добавил бермудское вооружение шлюп.

Примечание: Перевод выполнен с польского текста. Название яхты «Perkoz» переведено как «Чомга» — это водоплавающая птица.

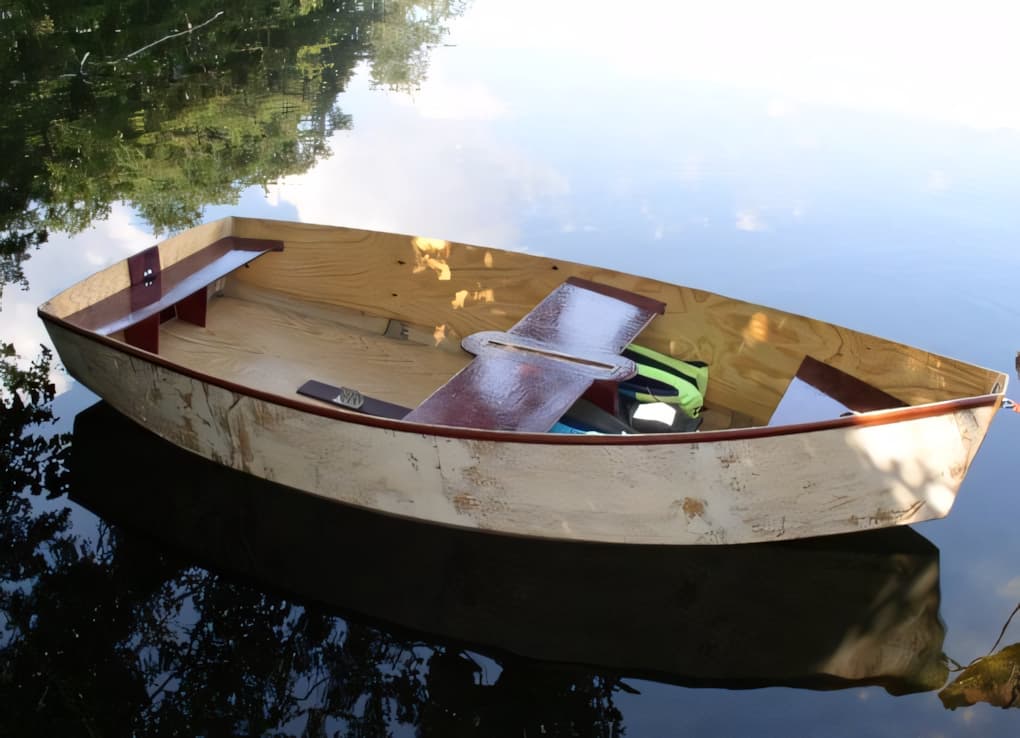

S-230 "Perkoz" - это лодка, предназначенная для обучения детей парусному спорту и для отдыха. Другой вариант использования, со снятым такелажем, - в качестве небольшой гребной лодки.

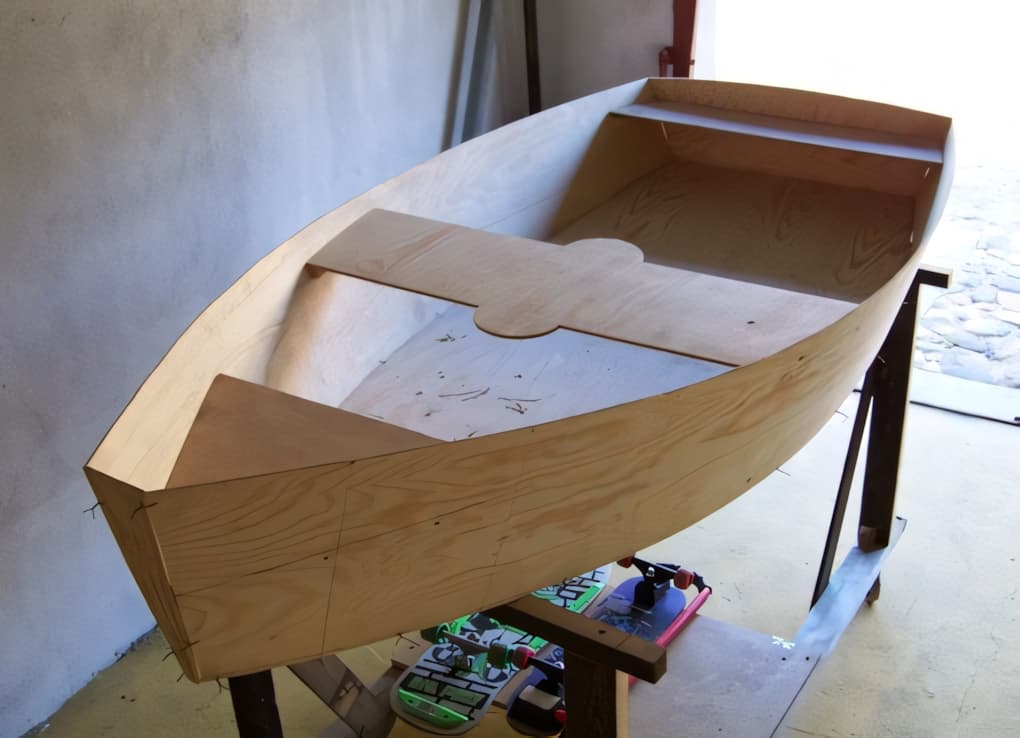

Лодка, изготовленная из 2 листов фанеры 6 мм и 1 листа фанеры 8 мм и сосновых реек. Элементы фанеры могут быть вырезаны с помощью фрезерного станка с ЧПУ. Сборка осуществляется по технологии "сшей и склей".

О том как построить такую лодку подробно в статье: Лодка из фанеры своими руками

Все файлы в формате PDF в архиве ZIP: perkoz.zip

Рисование элементов Perkoz в масштабе 1:1 - занятие трудоемкое и требует аккуратности. Простота сборки лодки зависит от точности чертежей элементов и их вырезания из фанеры. Один из первых строителей "Perkoz" подготовил чертежи листов фанеры, соответствующие рисунку 20 документации, в формате DXF, приемлемом для режущих станков с ЧПУ.

Скачать выкройки в формате dxf - dxf.zip

Характеристики:

• Длина: 110 м
• Ширина: 230 м
• Осадка: 80 м
• Осадка: http://www.geneboat.cba.pl/@230/s230-3.html м
• Вес корпуса: 1 кг
